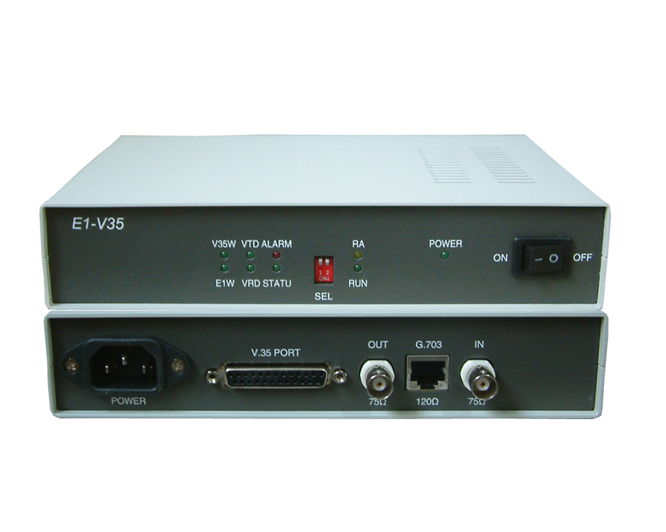

E1-V.35协议转换器（透明、成帧）

· E1/FE1

· V.35

· 概述：v.35协议转换器，包括E1/V.35、以太、RS232多款转换器。

产品描述：

FE1-V系列接口转换器是我公司使用自主开发的专用集成电路研制生产的E1到n×64K（n = 1~32）V.35或V35+10/100BASE-T接口转换设备。
FE1-V.35N是n×64K（n = 1~32）E1到V.35接口转换设备，适用于基于n×64K V.35接口的数据网。其集中式插卡为KFE1-V.35N。
FE1-VL1、FE1-VL4是n×64K（n = 1~32）E1到V.35、以太和RS232接口转换设备，适用于基于n×64K的多业务接口的数据网。

产品特点：

◆   采用大规模芯片，电路简单，功耗低，可靠性高；
◆ 设备均提供1路E1配置，E1接口阻抗支持75Ω/120Ω；
◆ FE1-V.35N、KFE1-V.35N提供1路n×64K V.35接口（n=1~32）；
◆ FE1-VL1、KFE1-VL1提供1个V.35接口、1个RS232异步数据接口和1个10/100 Base-Tx端口；
◆ FE1-VL4提供1个V.35接口、1个RS232异步数据接口和4个10/100 Base-Tx端口；
◆ 10/100 Base-Tx端口均支持10/100M，全双工、半双工，并支持自动协商机制；
◆   V.35接口提供7种时钟模式（DCE：本地、恢复、外部输入；DTE：发RC收TC、发RC收RC、发TC收TC、发TC收RC），适应目前市场上所有V.35接口时钟模式要求；
◆ V.35的接口时钟模式、相位、时隙选择功能可通过网管软件设置；
◆   设备均提供1个管理接口，可以灵活设置设备的功能；
◆   提供1组控制开关，用于设置设备维护测试；
◆   具有完整的告警及状态指示；
◆ 适应多种电源环境：+24VDC、-24VDC、-48VDC或220VAC。

技术指标：
◆   E1接口电气特性

标称速率：   2048Kbps，容差±50ppm；
接口码型：   HDB3；
接口阻抗：   75欧姆（不平衡）/120欧姆（平衡）；
数字接口电气特性：   符合ITU—TG.703建议；
抖动转移特性：   符合ITU—TG.823建议；
输入抖动容限：   符合ITU—TG.823建议；
输出抖动：   符合ITU—TG.823建议；
电平：   ±2.37V±10%/±3.00V±10%；
接口连接器为：   RJ45/BNC。

◆ V.35接口电气特性

接口速率：   n×64K；
无流量控制，透明传输；
接口连接器：   DB25孔座；
工作方式：   DCE/DTE。

◆ 10/100Base-Tx接口指标

接口为：   10/100Base-Tx；
接口规程：   符合IEEE-802.3u标准；
接口速率：   10/100M自适应；
接口连接器为：   RJ-45。

◆ 供电条件

直流供电电压：   -48VDC；

容差范围：-36V~-72V；

供电电源纹波：≤240mVp-p；
交流供电电压：   220VAC±20%，50HZ；
功耗：   ≤10W。

◆   工作环境

环境温度：   0℃~45℃；
相对湿度：   ≤90%（35℃时）。
