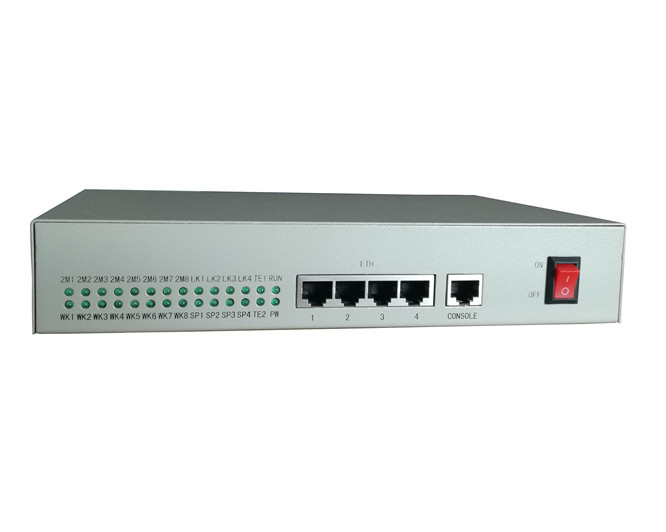

E1协议转换器（1~16E1网桥）

· 1~16E1网桥

· 1~4路网口

· 概述：1-16*E1-100M系列网桥产品是我公司使用自主开发的专用集成电路研制生产的用户终端接入设备。该设备是以超大规模专用集成电路为核心构成的以太数据通过E1传输网而实现用户数据接入的设备。

产品描述：
1-16*E1-100M系列协议转换器产品是我公司使用自主开发的专用集成电路研制生产的用户终端接入设备。该设备是以超大规模专用集成电路为核心构成的以太数据通过E1传输网而实现用户数据接入的设备,使以太数据能在多个E1中传输，突破单个E1的带宽限制，可以非常方便地利用公众网中现有的丰富的E1资源快速组建宽带以太数据网。
设备对E1通道无任何特殊要求，并且能对E1自动容错，即使部分E1通道出现故障，设备仅降低数据吞吐率，而不会中断数据的传送。配置灵活，维护简单，同时提供完整的网络管理功能。

产品特点：
◆ 采用大规模芯片，电路简单，功耗低，可靠性高；
◆ 提供2个10/100M Base-T端口，支持10/100M、全双工/半双工自适应，并支持自动协商机制；
◆ 产品丰富：单E1，2E1，4E1，8E1，16E1可选；
◆ 对E1通道无延时要求；
◆ 对E1链路进行在线误码监视，可选择当线路误码高于10^-6时，使能或禁止自动关闭链路；
◆ 自动检测E1链路环回状态，并关断该链路，防止网络堵塞；
◆ 支持802.1p优先级功能；
◆ 支持基于802.3x的流量控制功能；
◆ 支持VLAN以太帧透明传输；
◆ 提供一个管理接口，可以灵活设置设备的功能；
◆ 具有完整的告警及状态指示；
◆ 适应多种电源环境。

技术参数：

◆ E1接口电气特性

标称速率：   2048Kbps，容差±50ppm
接口码型：   HDB3
接口阻抗：   75欧姆（不平衡）
数字接口电气特性：   符合ITU—TG.703建议
抖动转移特性：   符合ITU—TG.823建议
输入抖动容限：   符合ITU—TG.823建议
输出抖动：   符合ITU—TG.823建议
电平：   ±2.37V±10%或±3.00V±10%
接口连接器为：   BNC

◆ 10/100Base-Tx接口指标

接口为：   10/100Base-Tx
接口规程：   符合IEEE-802.3u标准
接口速率：   10/100M自适应
接口连接器为：   RJ-45

◆ 供电条件

直流供电电压：   -48VDC；

容差范围：-36V~-72V；

供电电源纹波：≤240mVp-p；
交流供电电压：   220VAC±20% 50HZ
功耗：   ≤10W

◆ 工作环境

环境温度：   0℃~45℃
相对湿度：   ≤90%（35℃时）
大气压力：   86-106Kpa
