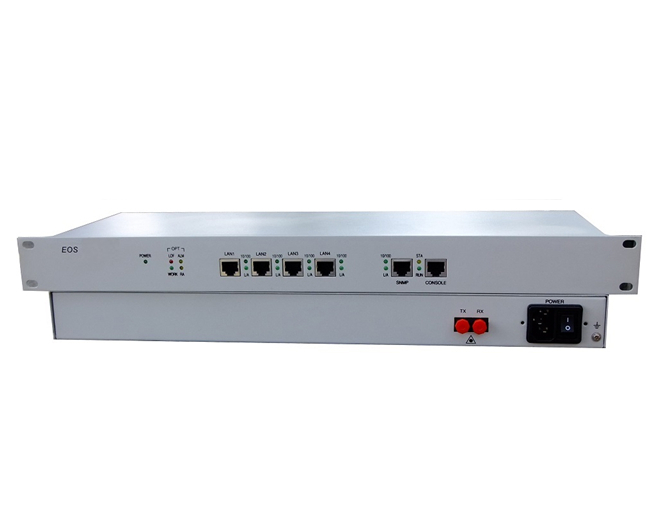

EOS系列光传输设备

· 光口：1个

· 速率：10/100M

· 概述： EOS155系列采用大规模专用集成电路研制生产的基于SDH/MSTP技术的综合业务传输设备。EOS155可实现在SDH网络上对Ethernet业务的点对点透明传输。

产品描述：

EOS155系列采用大规模专用集成电路研制生产的基于SDH/MSTP技术的综合业务传输设备。EOS155可实现在SDH网络上对Ethernet业务的点对点透明传输。
EOS155多业务终端光传输设备提供一个STM-1接口，通过把以太网数据包直接封装到 SDH/SONET 的净荷中，简单、快捷地实现基于SDH 传输网络的以太网远距离高速互联。可以广泛应用于电信、联通、移动、网通、广电等各运营商的网络中。该系列设备符合SDH/SONET的相关规范，并带有网管功能，便于电信运营商进行管理。
EOS155体积小、业务容量大，同时减少了转接装备以降低网络综合成本，非常适合以传统TDM业务为主、逐渐过渡到以数据业务为主的城域接入网的建设，为运营商城域或广域的以太网专线服务提供安全高效、简便易行的接入解决方案。

产品特点：

SDH标准，性价比高；
提供一个管理接口，可实现集中监控，并支持系统升级；
提供STM-1、10/100Base-Tx等接口；
以太业务传输最大带宽100M；
适应多种电源环境，-48VDC/220VAC。

产品原理：

以太数据经过PHY变换为MII接口数据送入专用集成芯片，并将数据映射到驱动光信号的码流中，最后经驱动电路驱动光发送器发送。

接收侧光信号进入光接收器，经均衡放大和定时再生电路生成的NRZ信号和时钟信号送到专用集成芯片中进行时钟提取和解码，经码速恢复电路和内部数字锁相环电路平滑，恢复成MII以太码流，经输出驱动电路送出符合接口要求的10/100Base-Tx以太数据信号。

技术指标：
光接口特性
接口规程：符合ITU-T G.707 STM-1标准；
单模发送光功率：-3dBm ~ -8dBm；
单模接收灵敏度：-33dBm ~ -40dBm；
光纤接口：双SC型/双FC型可选；
适用光纤：单模/多模。

以太口接口特性
接口为：10/100Base-Tx；
接口规程：符合IEEE-802.3标准；
接口速率：10/100M自适应；
注：以太网接口线的制作一定要照标准执行，请参考附录。

供电条件
直流供电电压：-48VDC；

容差范围：-36V~-72V；

供电电源纹波：≤240mVp-p；
交流供电电压：220VAC±20%，50HZ；
功耗：≤ 10W；
环境温度：0℃~45℃；
相对湿度：≤90%（35℃时）；
大气压力：86~106Kpa。

外形尺寸
200×145×45 mm
桌面式、标准1U/19英寸机架式可选
