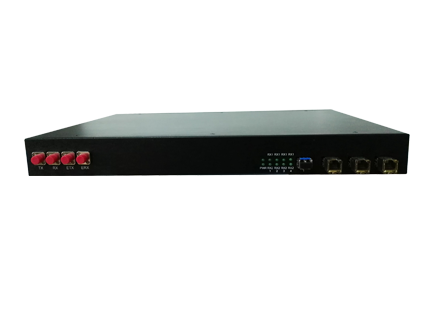

波分复用CWDM1000
· 有源波分
· 2~16通道复用
· 3R传输
· 概述：CWDM1000复用器配置灵活，使用简单，可以快速部署。
产品描述：
CWDM1000复用器用于在不增加光纤的情况下扩充网络的业务种类、增加传输带宽和传输距离、降低网络升级的成本。使网络的业务种类和容量在不影响原有业务的情况下迅速成倍地增加, 同时提升网络的安全性。它具有业务扩充、光中继、波长转换、单模光纤与多模光纤转换等功能。
产品特点:
◆ 设备容量大
目前使用单模光纤传输,可实现16个通道的复用，每个通道的传输速率可达2.5Gbit/s， 总容量可达40Gbit/s。当使用全波光纤时,机架式可以升级到32通道，每通道的速率可达10Gbit/s,总容量可达320Gbit/s。
◆ 设备组网灵活：可以组成点到点、链状、环状、单纤双向、一点对多点等的网络结构。
◆ 多种速率业务灵活透明接入提供多种速率业务接口，支持以太网、PDH、SDH、CATV及专网等业务。
◆ 多种规格的传输距离无中继点对点传输距离为40km,80km,120km。
◆ 具有良好的可扩展性：2波至16波任意选择，加DWDM波道可升级到32波以上。
◆ 方便扩容：具有EXPRESS扩容接口，多台CWDM1000设备可以叠加使用，通道数量成倍增长。
◆ 具有1＋1光复用端保护功能。光路倒换时间≤30ms，保证线路的安全可靠。（可选）
◆ 具有1＋1的电源热冗余备份。（可选）
◆ 开放式结构,支持不同厂商的客户端接入，与多种厂家的设备互连、互通。
技术参数：
系统参数 | 技术指标 | |
带宽 | 155Mbps、622Mbps、1Gbps、1.25Gbps、2.5Gbps。 | |
最大容量 | 16波40G，加DWDM波道可以升级到32波320G（全波光纤） | |
业务光口波长范围 | 850nm、1310nm、1550nm等任意波长。 | |
复用光纤波长范围 | 符合ITU-I G.695标准，1270-1410nm&1470-1610nm。 | |
业务接入类型 | PDH、ATM 、STM-16/STM-4/STM-1 OC-48/OC-12/OC-32 以太网10/100/1000Base T、GE FICON/ESCON/FIBER Channel。 | |
光接口传输方式 | 采用2R传输方式，各通道支持1.25Gbps以下的速率透明传输。 采用3R传输方式，各通道速率支持155Mbps、622Mbps、1.25Gbps或2.5Gbps。 | |
物理网络拓扑结构 | 点到点，点到多点，中继，环路，单纤双向。 | |
光纤类型 | G.652 G.653 G.655 | |
机械参数 | 外观尺寸 | 标准机架式 19寸 1U 机箱:44(H)*330(D)*422(w)mm |
重量 | 满配时重量为10公斤 | |
工作环境 | 工作温度 | -10℃-60℃ |
相对湿度 | 5%-95%无凝结 | |
存储环境 | 环境温度 | -40℃-80℃ |
相对湿度 | 5%-95%无凝结 | |
电源要求 | AC100-260V 50-60Hz DC-48V | |
功耗 | 4波设备≤10W；8波设备≤22w；16波设备≤55w。 | |
典型应用：
